Saatavana 5 kokoa:
- 6809P-2 – koko 2
- 6809P-4 – koko 4
- 6809P-6 – koko 6
- 6809P-8 – koko 8
- 6809P-10 – koko 10
Lisävarusteena:
- No 6809H muovikahva
- No 6809RK lyhyt vipuvarrenputki
- No 6809RK pitkä vipuvarrenputki

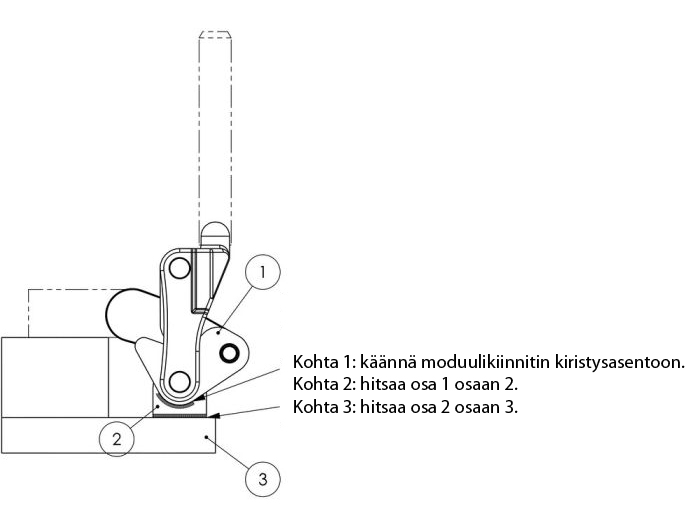

Hitsattava malli. Mukana kääntöjalka. Mekanismi voidaan hitsata kulma-asennossa. Kalvitut ja karkaistut laakeriholkit. Karkaistut, hiotut ja kestovoidellut pultit. Vipuvarressa kiinnitysmutterit säätämistä varten.

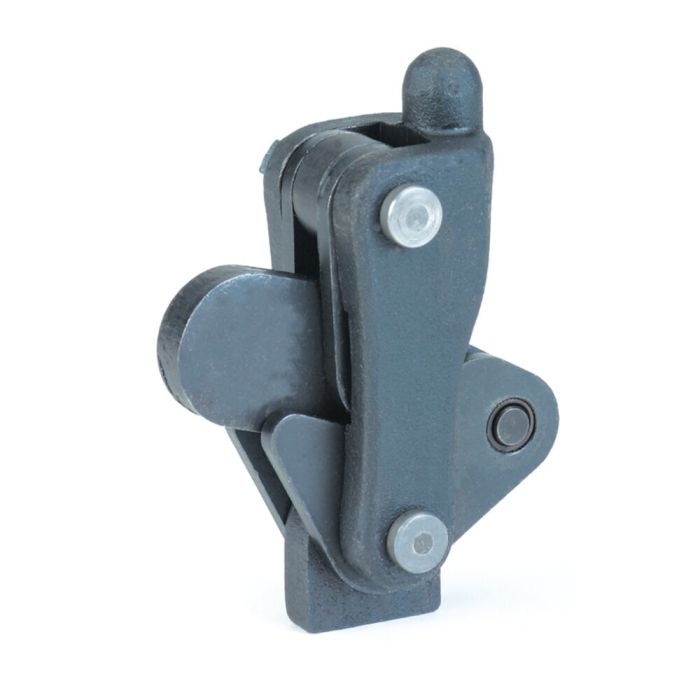

No 6809P moduulikiinnitin
| Koko | Tilausnro | F1 [kN] | Paino [g] |
| 2 | 90738 | 2,5 | 205 |
| 4 | 90746 | 7,0 | 855 |
| 6 | 90753 | 11,0 | 1600 |
| 8 | 90761 | 22,5 | 3100 |
| 10 | 90779 | 34,0 | 5560 |

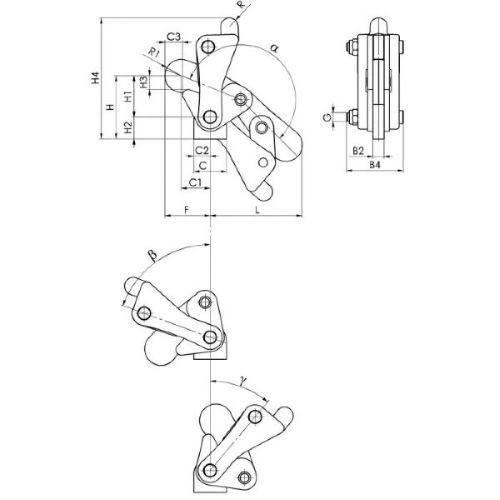

| Koko | Tilausnro | B2 | B4 | C | C1 | C2 | C3 | F | G | H | H1 | H2 | H3 | H4 | L | R | R1 | α | β | γ |
| 2 | 90738 | 6 | 31 | 22 | 22 | 11 | 12 | 32 | M 6 | 38 | 18 | 20 | 5 | 76 | 58 | 5 | 10 | 200° | 70° | 40° |
| 4 | 90746 | 10 | 52 | 30 | 26 | 15 | 16 | 41 | M 8 | 58 | 38 | 20 | 12 | 112 | 82 | 8 | 15 | 200° | 70° | 40° |
| 6 | 90753 | 12 | 60 | 36 | 36 | 18 | 20 | 55 | M10 | 78 | 50 | 28 | 16 | 145 | 105 | 11 | 18 | 200° | 70° | 40° |
| 8 | 90761 | 16 | 76 | 50 | 50 | 25 | 27 | 72 | M12 | 98 | 65 | 33 | 19 | 172 | 135 | 14 | 22,5 | 200° | 70° | 40° |
| 10 | 90779 | 20 | 90 | 70 | 52 | 35 | 22 | 77 | M16 | 117 | 83 | 33,5 | 25 | 210 | 155 | 14 | 25 | 200° | 70° | 40° |
Saatavana 5 kokoa:
Lisävarusteena:
Sopii 6809P ja 6810P kiinnittimiin. Saatavana 4 kokoa.
Sopii 6809P ja 6810P kiinnittimiin. Saatavana 4 kokoa.
Sopii 6809P ja 6810P kiinnittimiin. Saatavana 4 kokoa.
Saatavana 7 kokoa. Useita kahvan värejä.
Saatavana 6 kokoa. Useita kahvan värejä.
Saatavana 4 kokoa. Kahvan väri punainen.
Sopii No 6840 ja No 6844 kiinnittimiin. Saatavana 6 kokoa.
Saatavana 5 kokoa.
